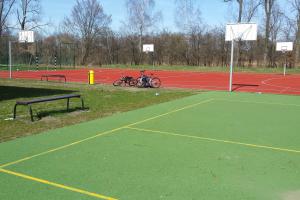

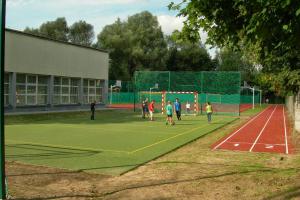

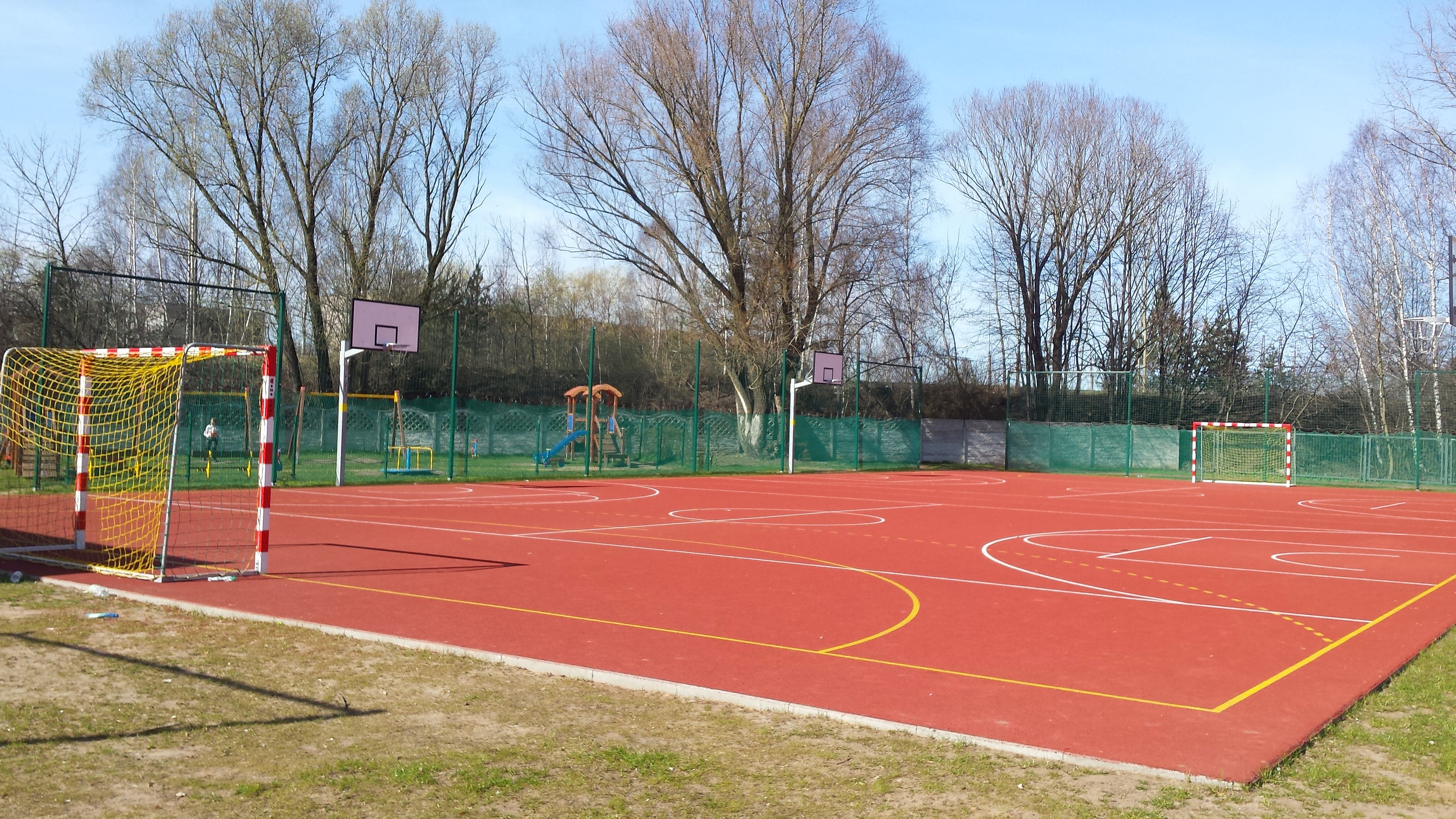

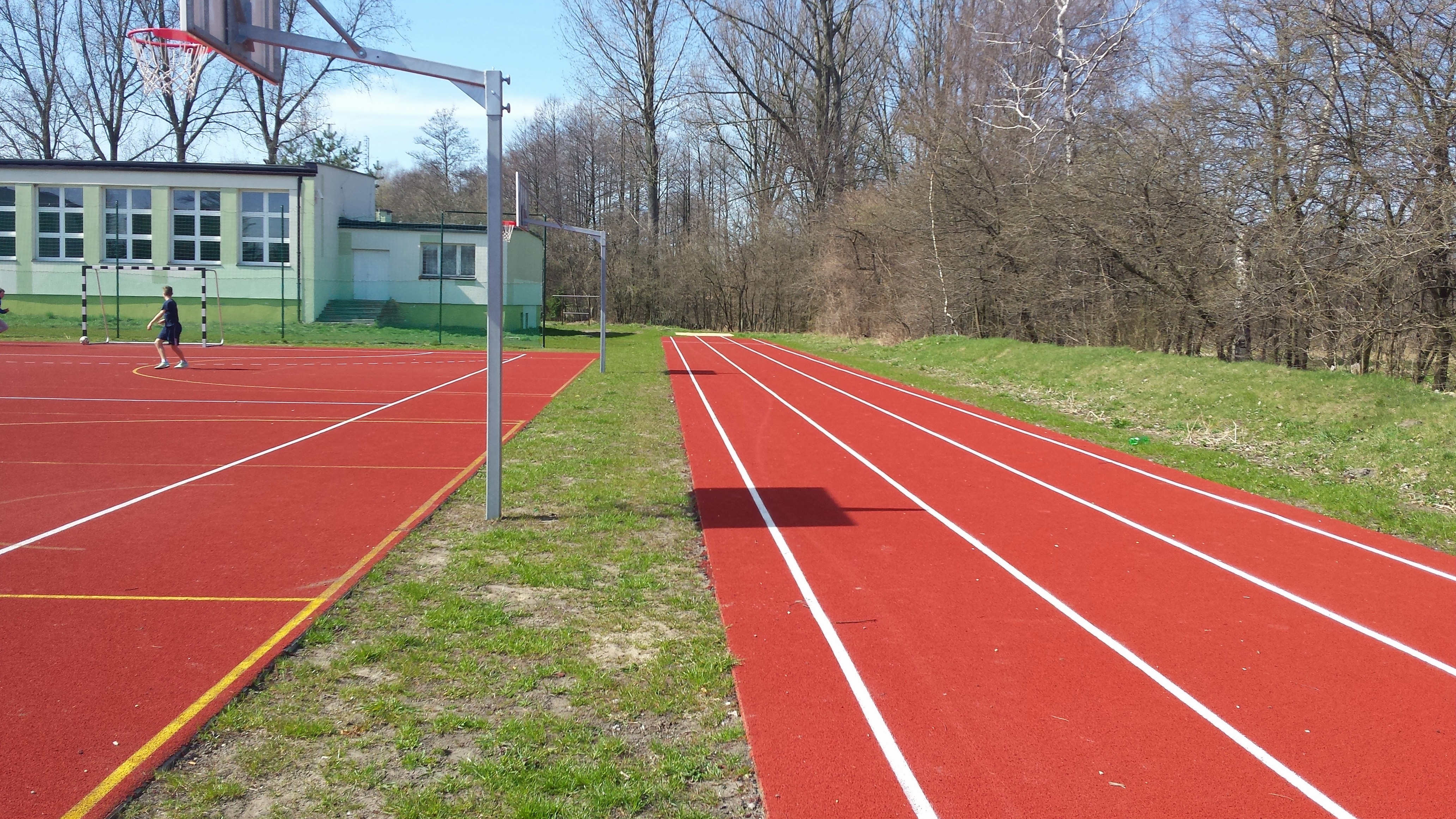

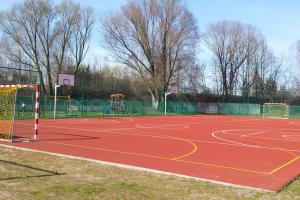

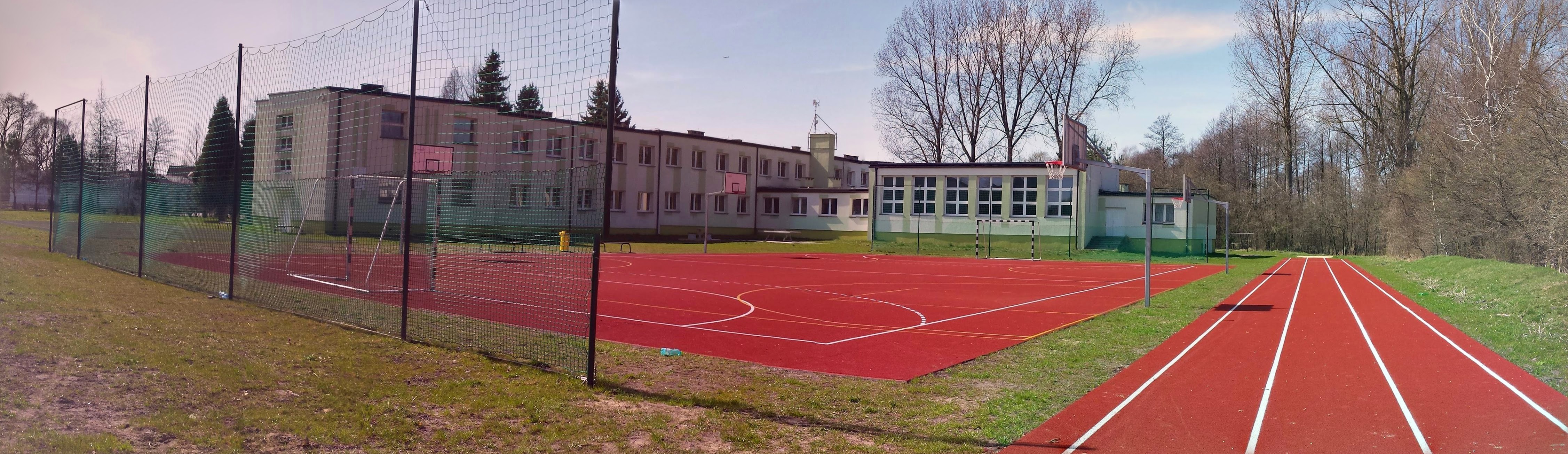

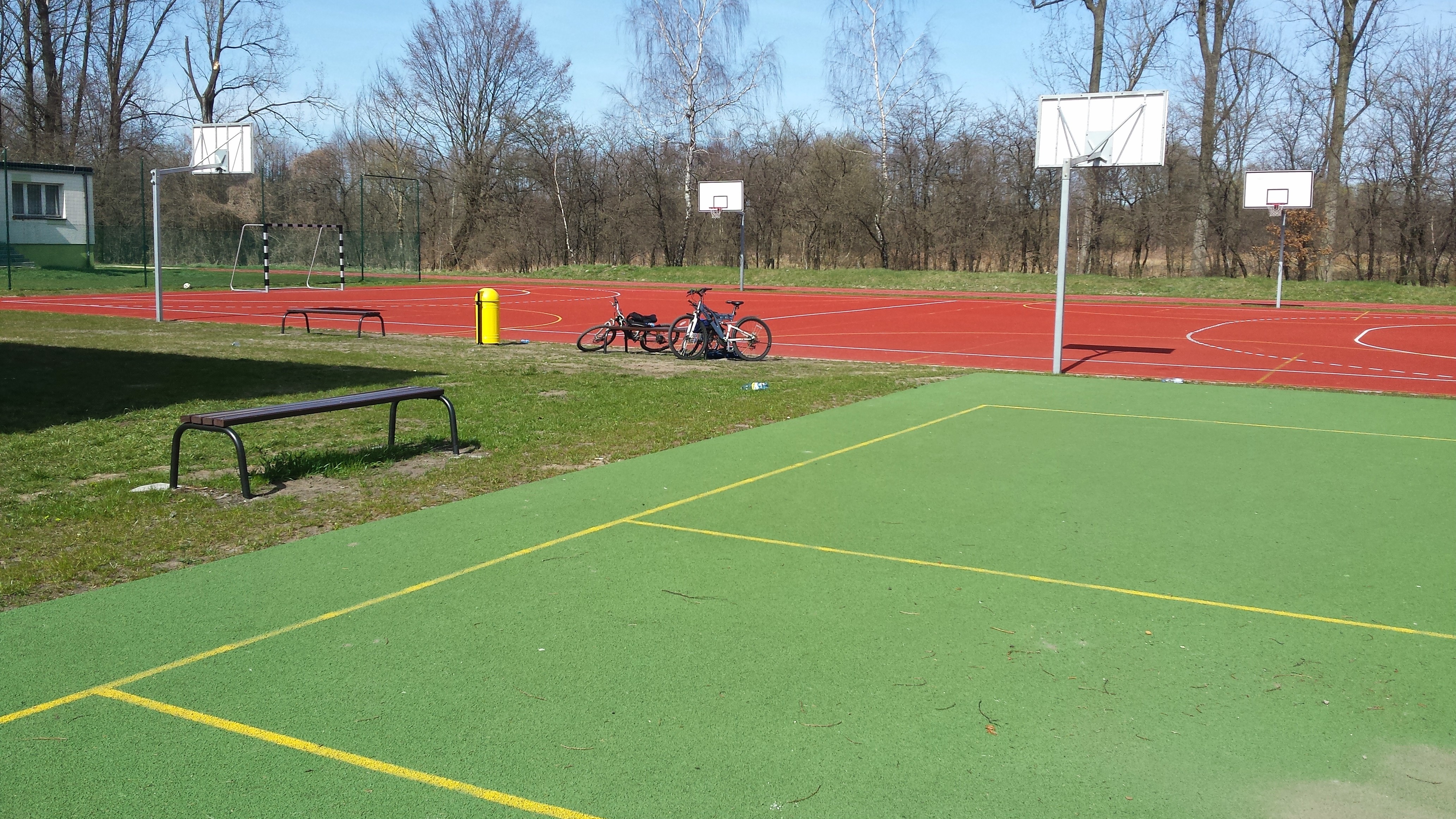

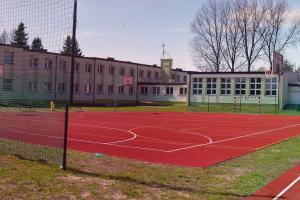

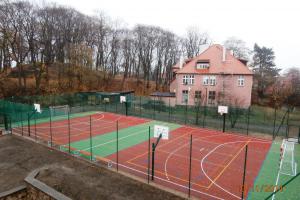

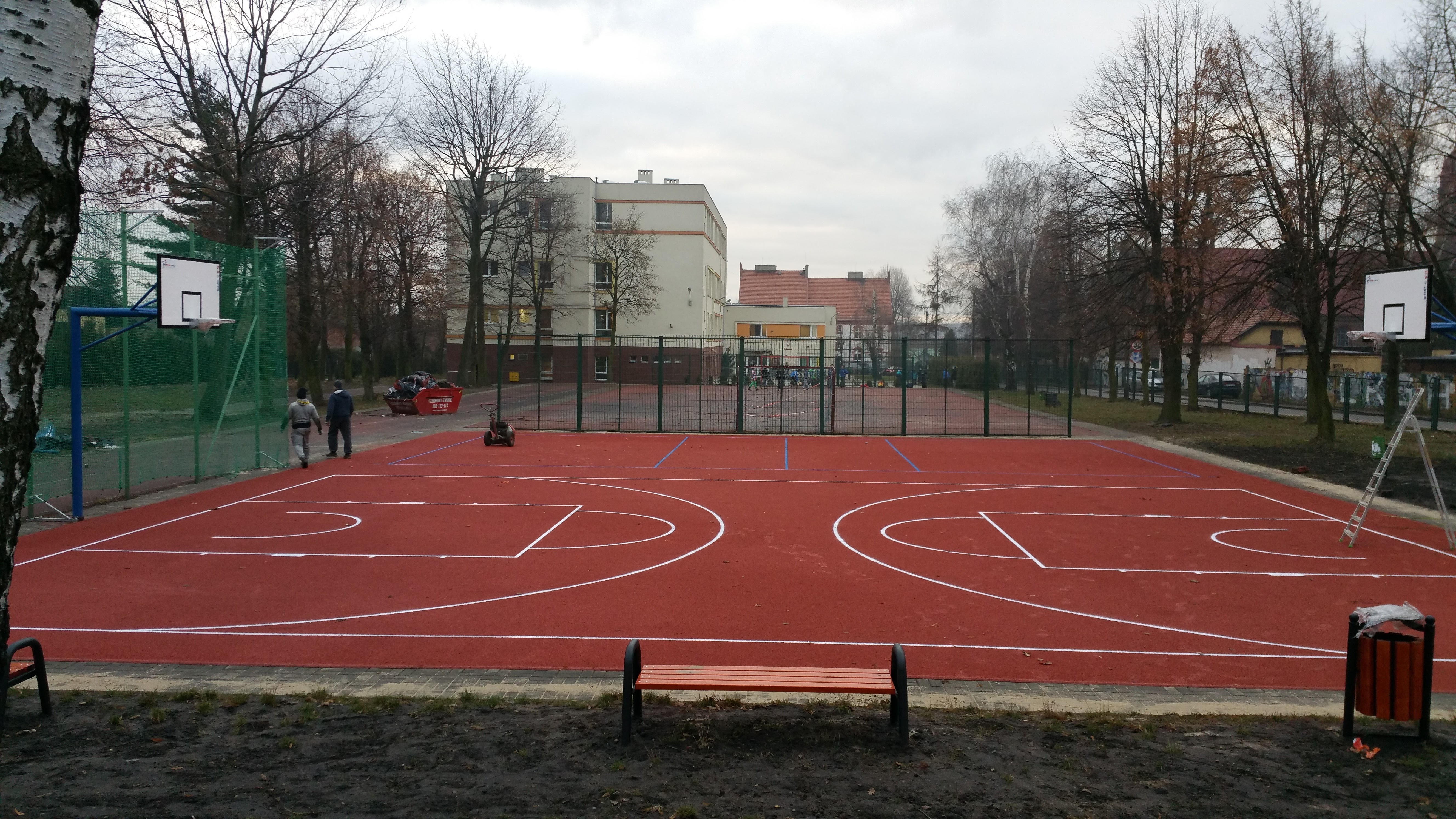

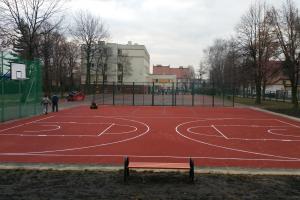

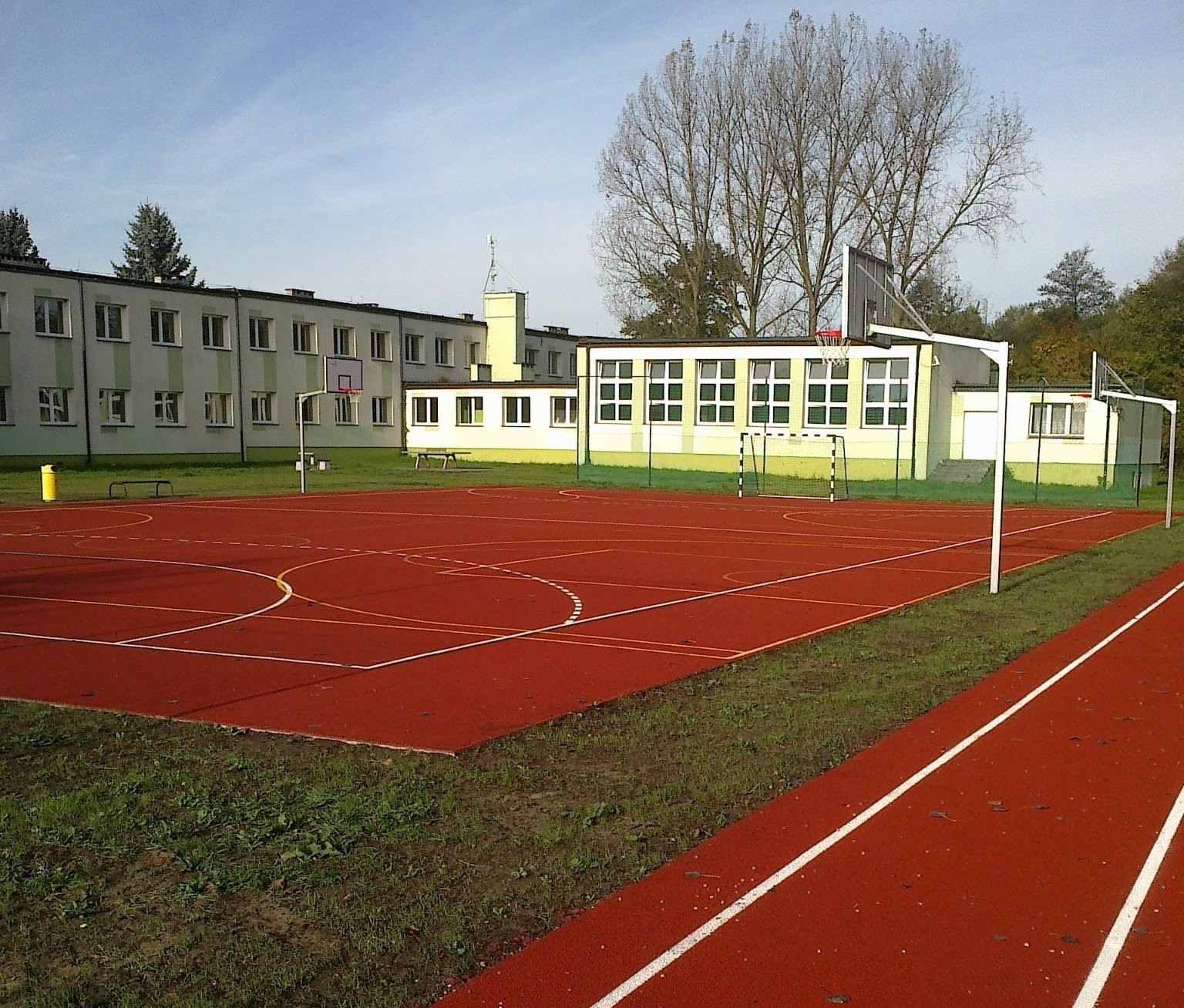

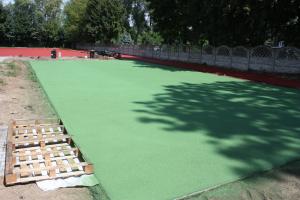

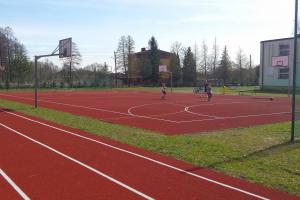

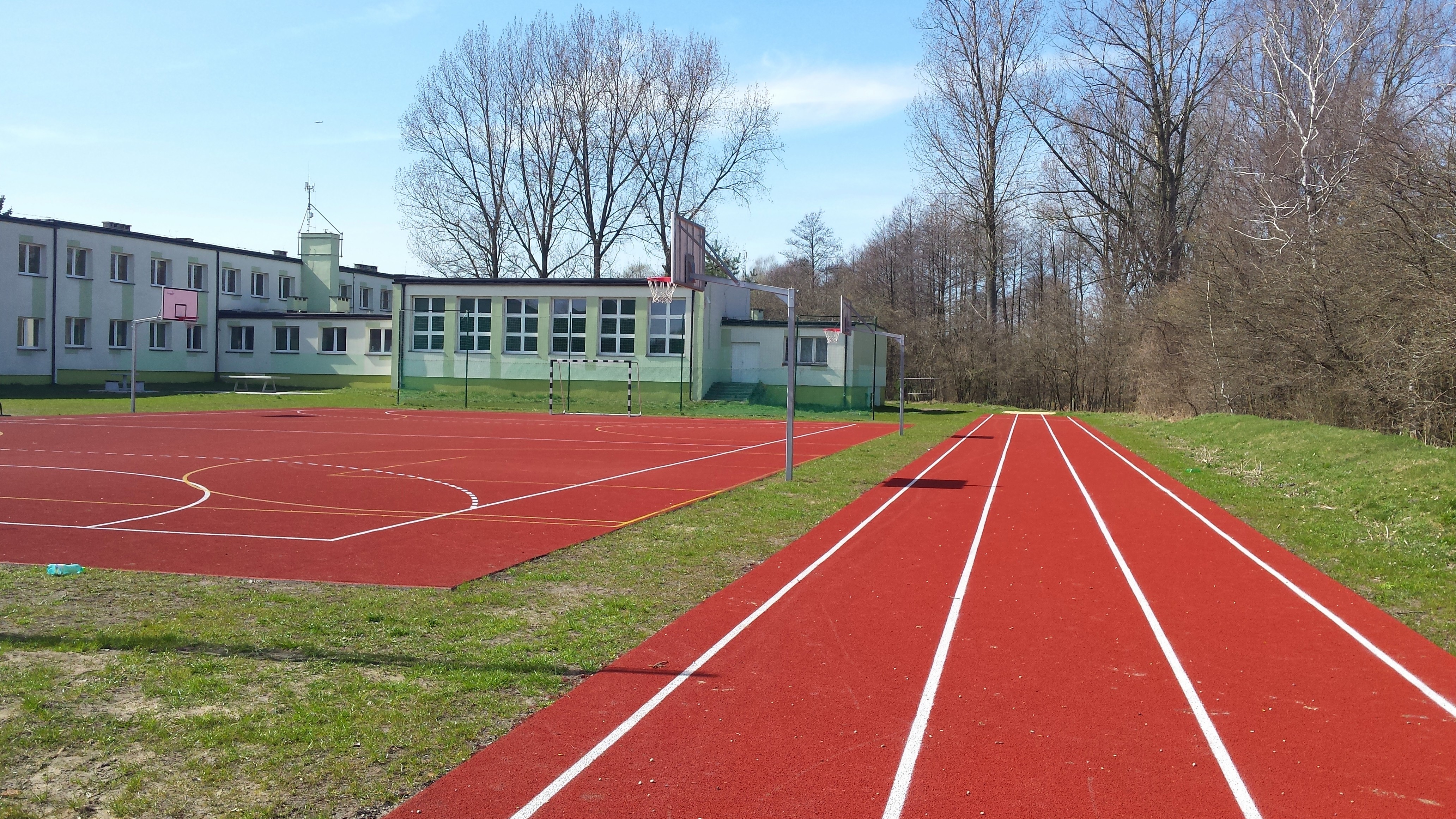

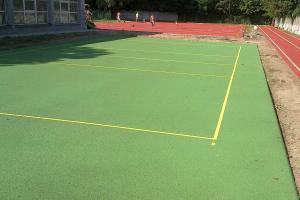

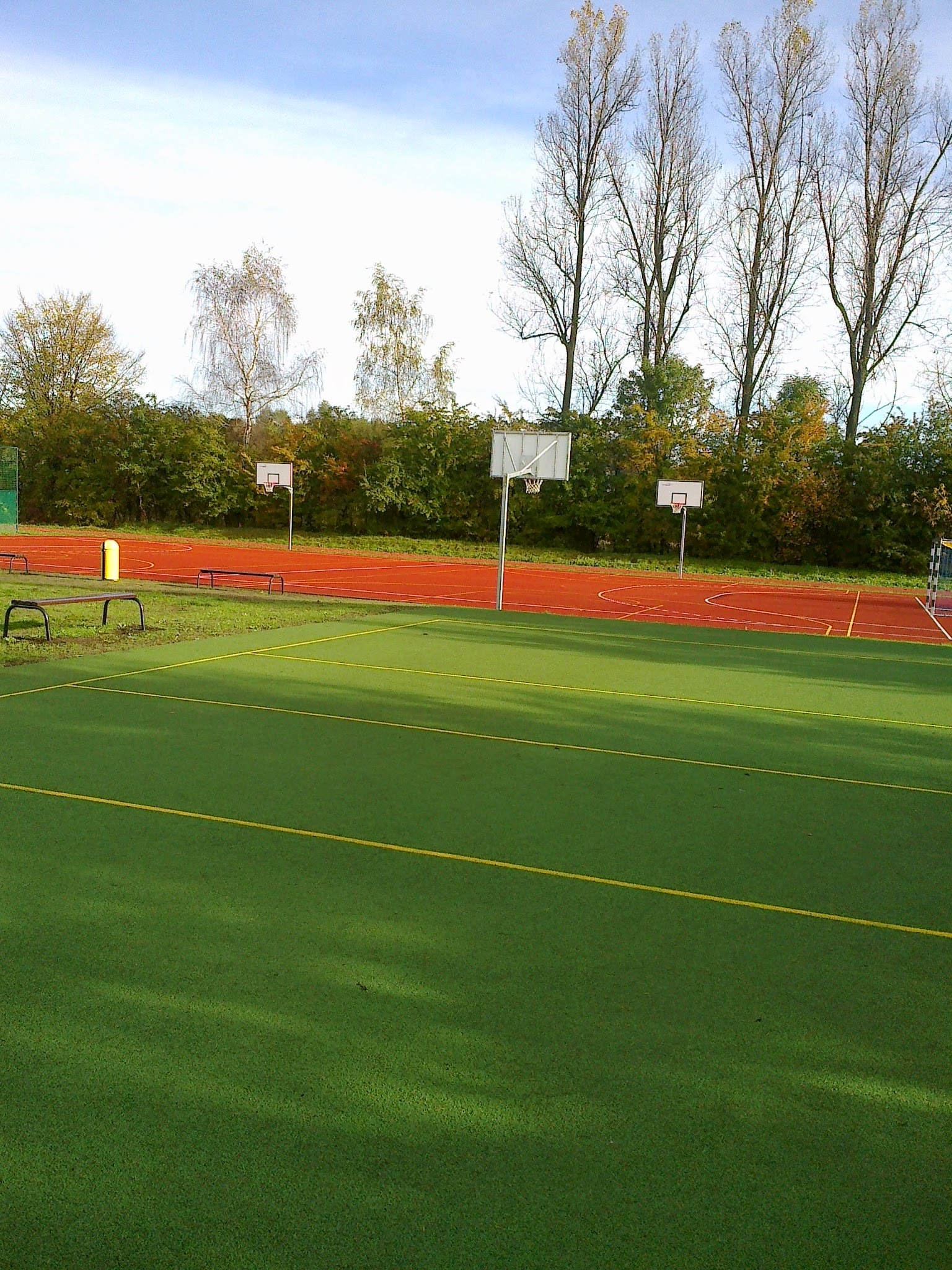

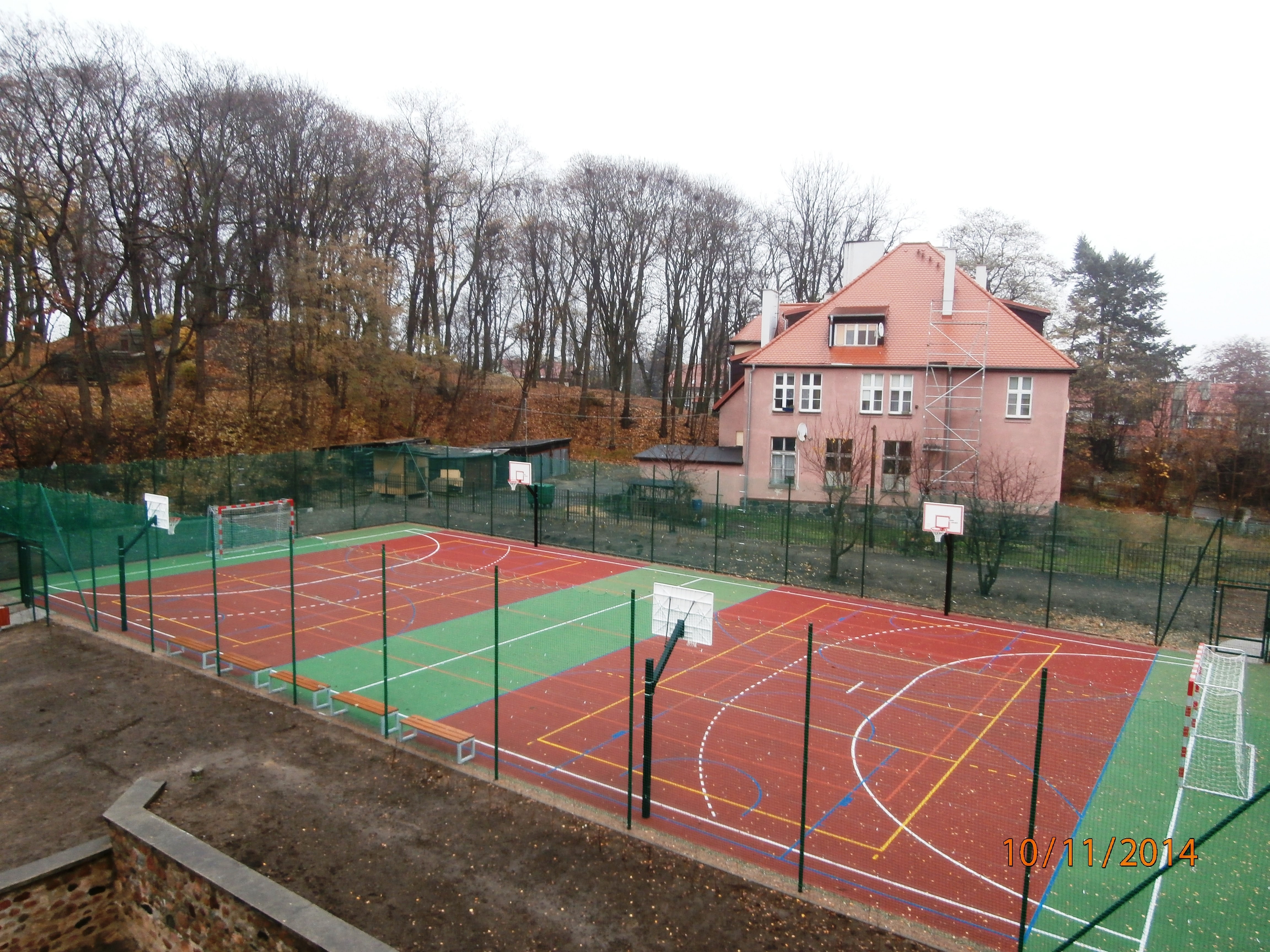

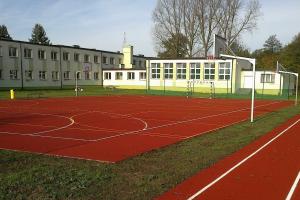

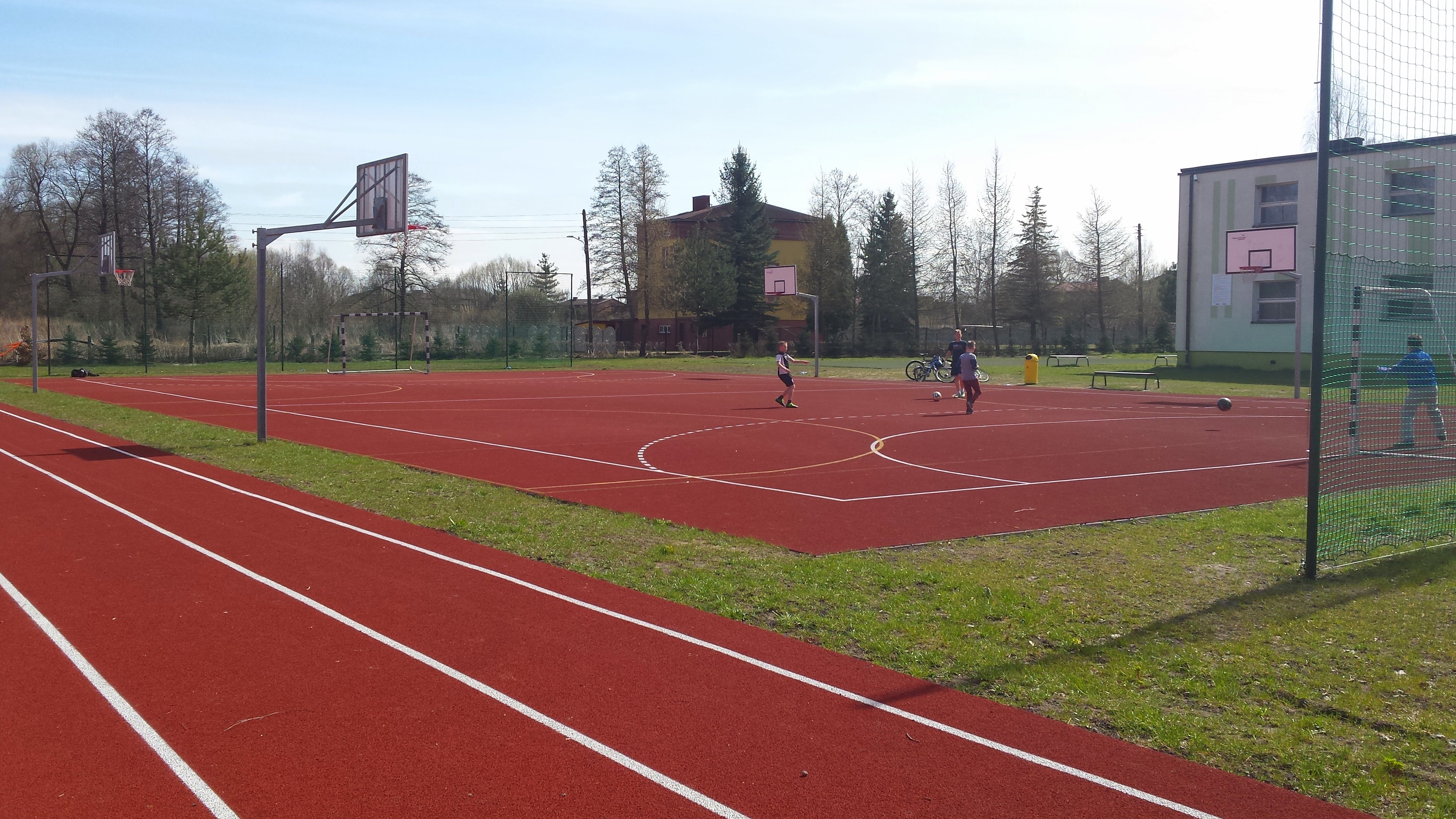

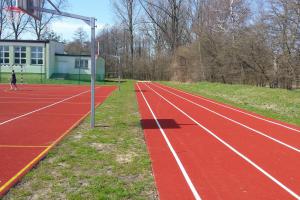

W ostatnich latach buduje się w Polsce coraz więcej boisk wielofunkcyjnych o nawierzchni wykonanej z poliuretanu w technologii typu Natrysk lub Sandwich. Są to nawierzchnie przepuszczalne, które umożliwiają rozgrywanie na boisku wielu różnych dyscyplin sportowych takich jak: koszykówka, siatkówka, piłka ręczna czy tenis.
System Permavoid85 stanowi idealną podbudowę dla tego typu obiektów. Boiska wielofunkcyjne wykonywane są najczęściej przy szkołach a podbudowa boiska wykonana w technologii Permavoid jest bezpieczniejsza dla stawów dzieci i młodzieży.
Opis technologii Peramvoid dla boisk wielofunkcyjnych o nawierzchni z poliuretanu:

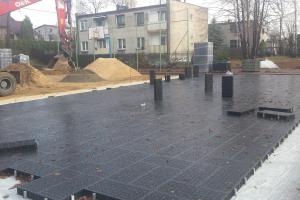

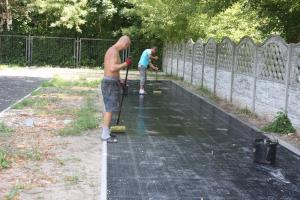

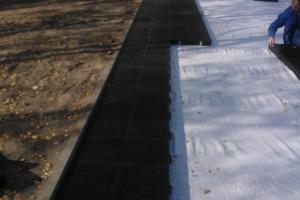

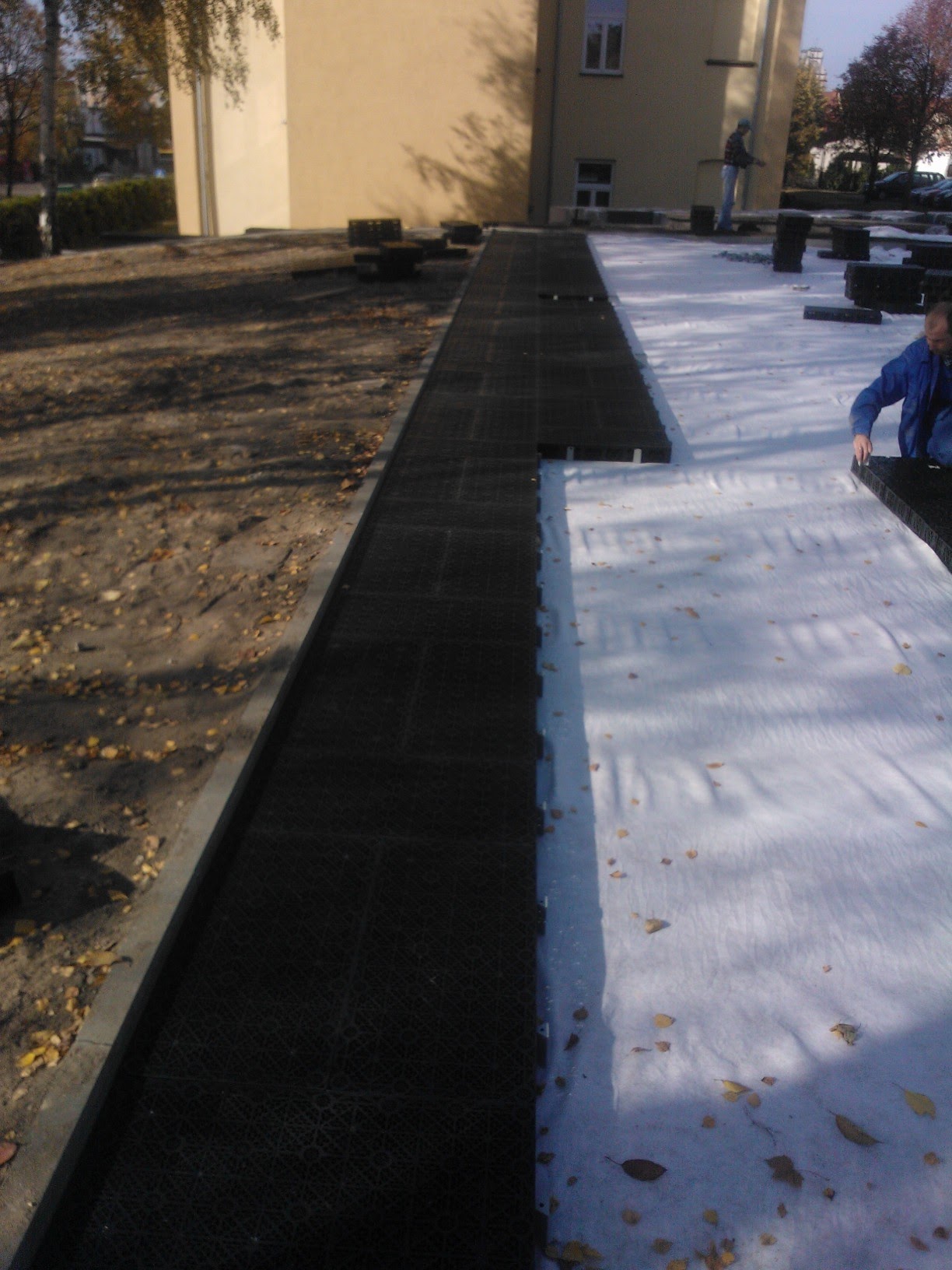

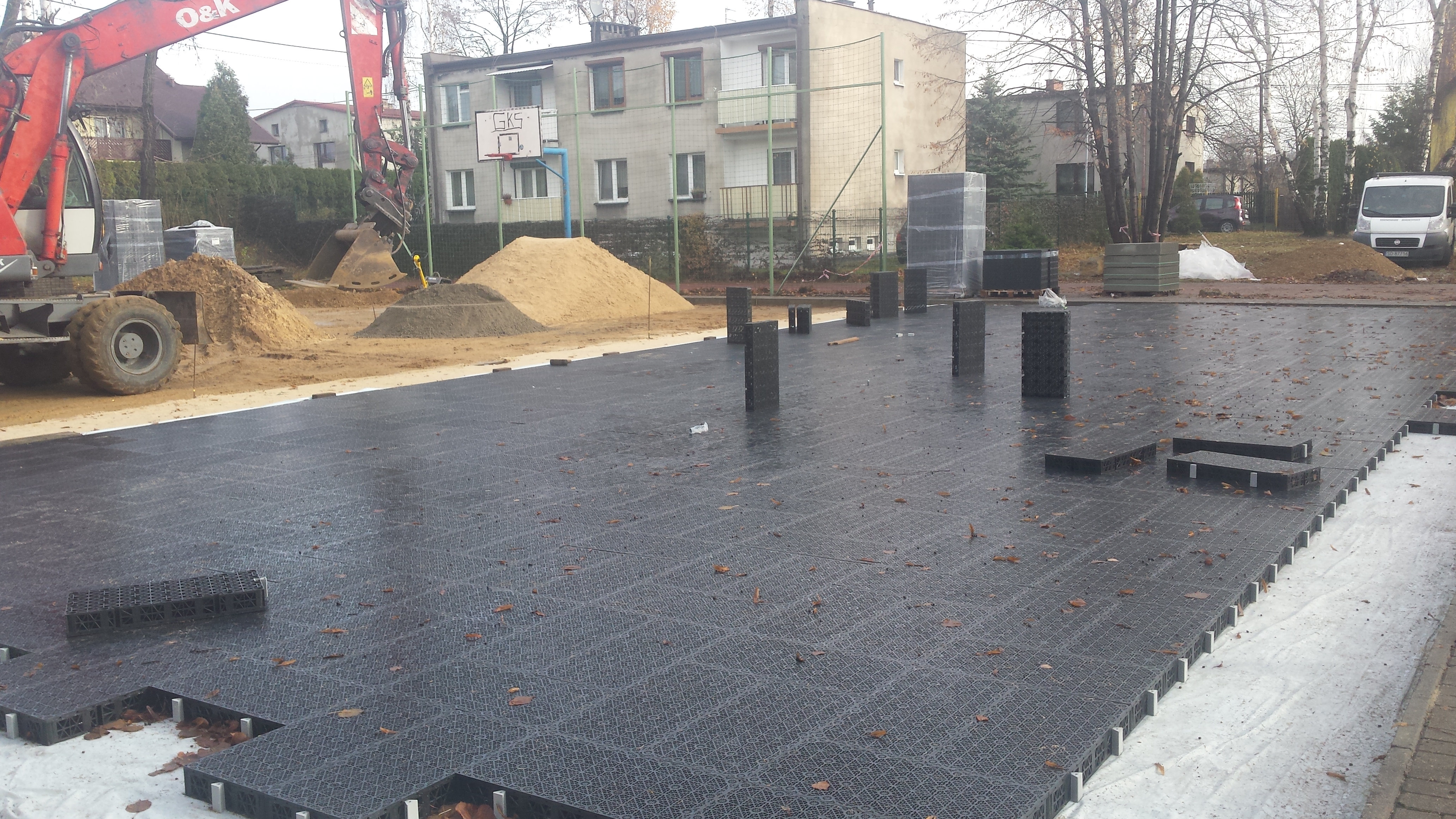

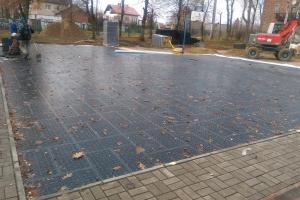

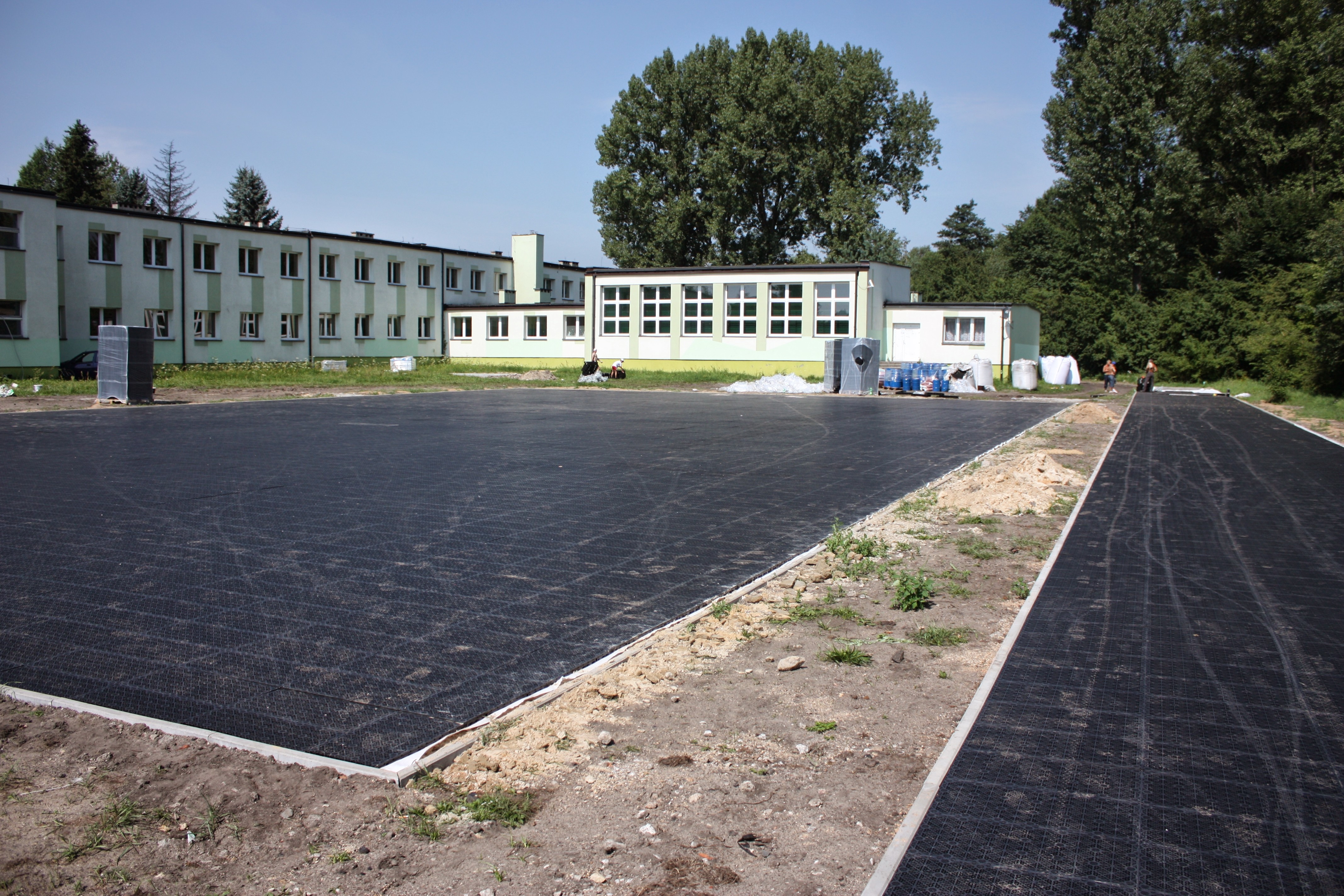

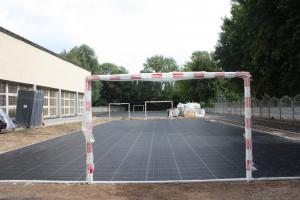

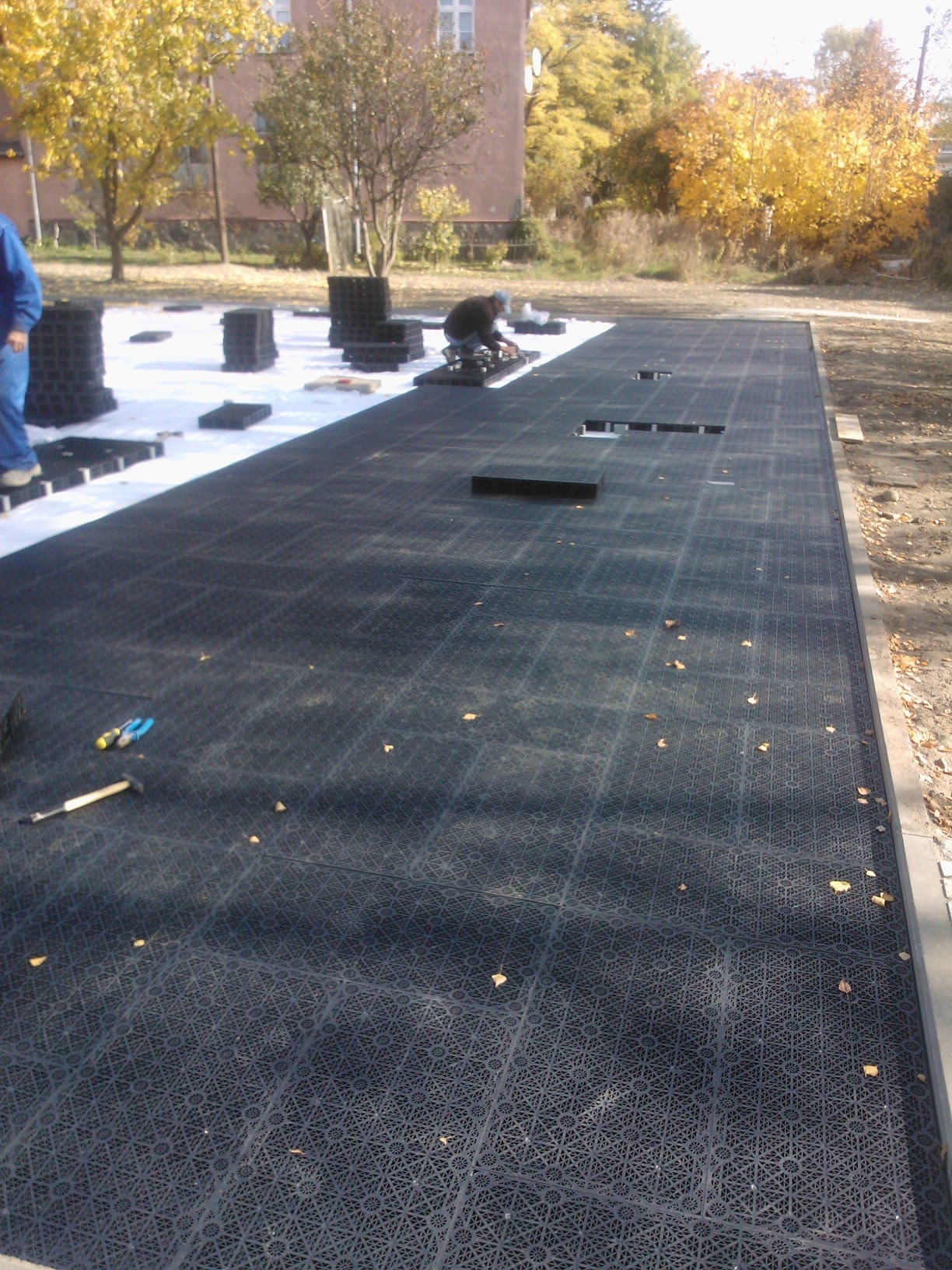

Podbudowa boiska wykonana jest z polipropylenowych paneli systemowych Permavoid85, spełniających rolę zarówno podbudowy jak i zbiornika dla czasowej retencji wody opadowej.
Wymagania dla paneli polipropylenowych:
- Wolna przestrzeń minimum 95% objętości paneli dla magazynowania wody deszczowej.
- Grubość zbiornika z paneli polipropylenowych dla magazynowania wody opadowej - minimum 85 mm.
- Pionowa odporność na zgniatanie musi wynosić minimum 700 kN/m2.
- Wskaźnik emisji GPW (Potencjał Globalnego Ocieplenia) dla 1m2 podbudowy z paneli polipropylenowych wynosi 1,58 kgCO2.
- Ze względu na wytrzymałość i stabilność systemu pojedynczy panel wykonany jest z jednego elementu.

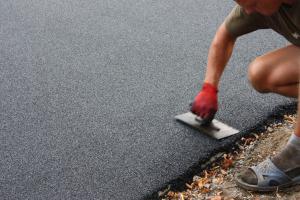

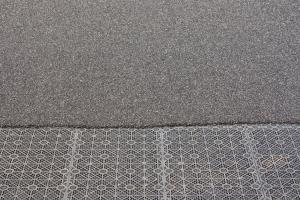

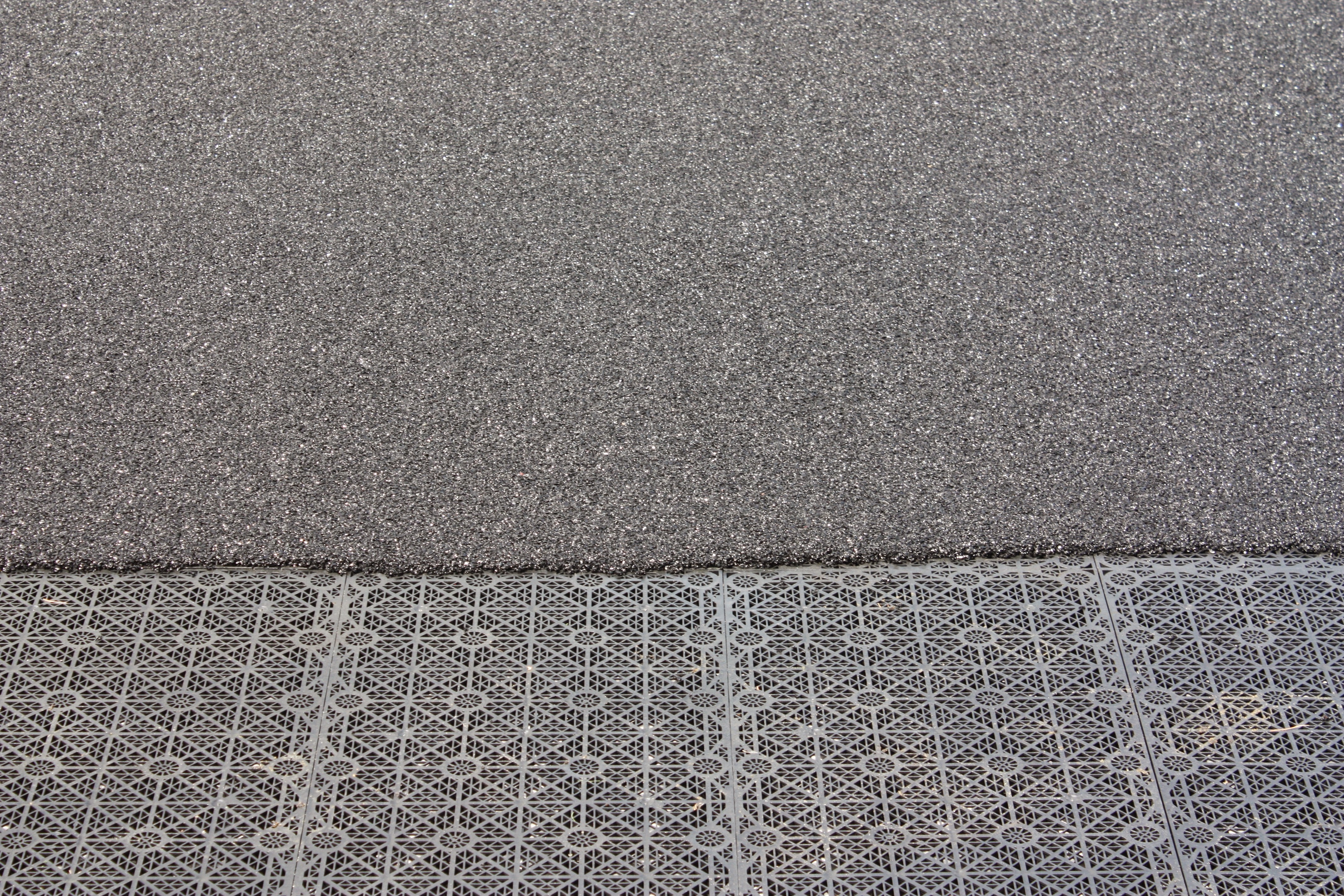

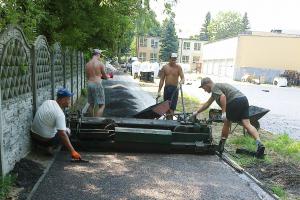

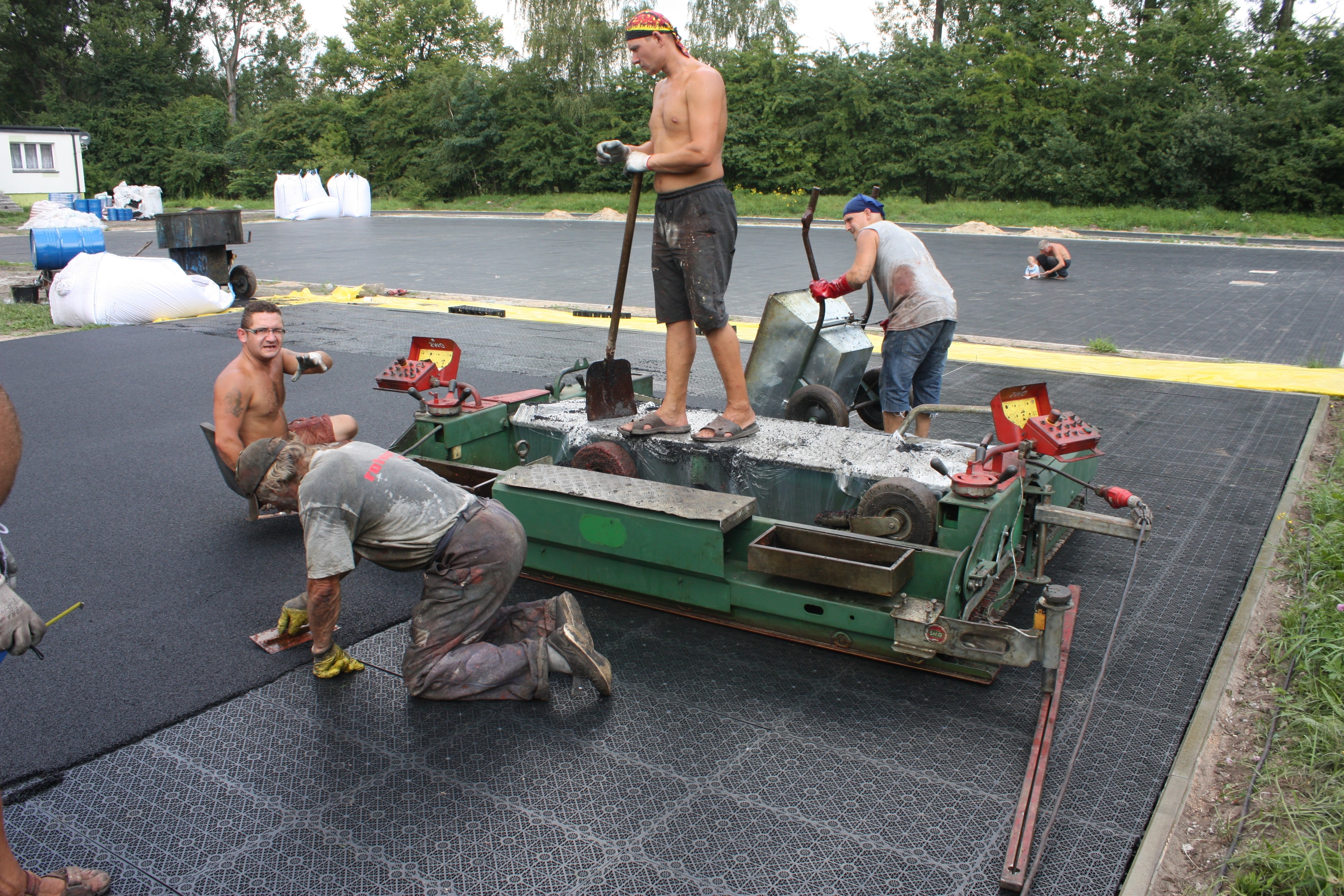

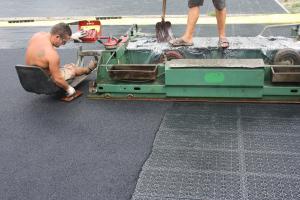

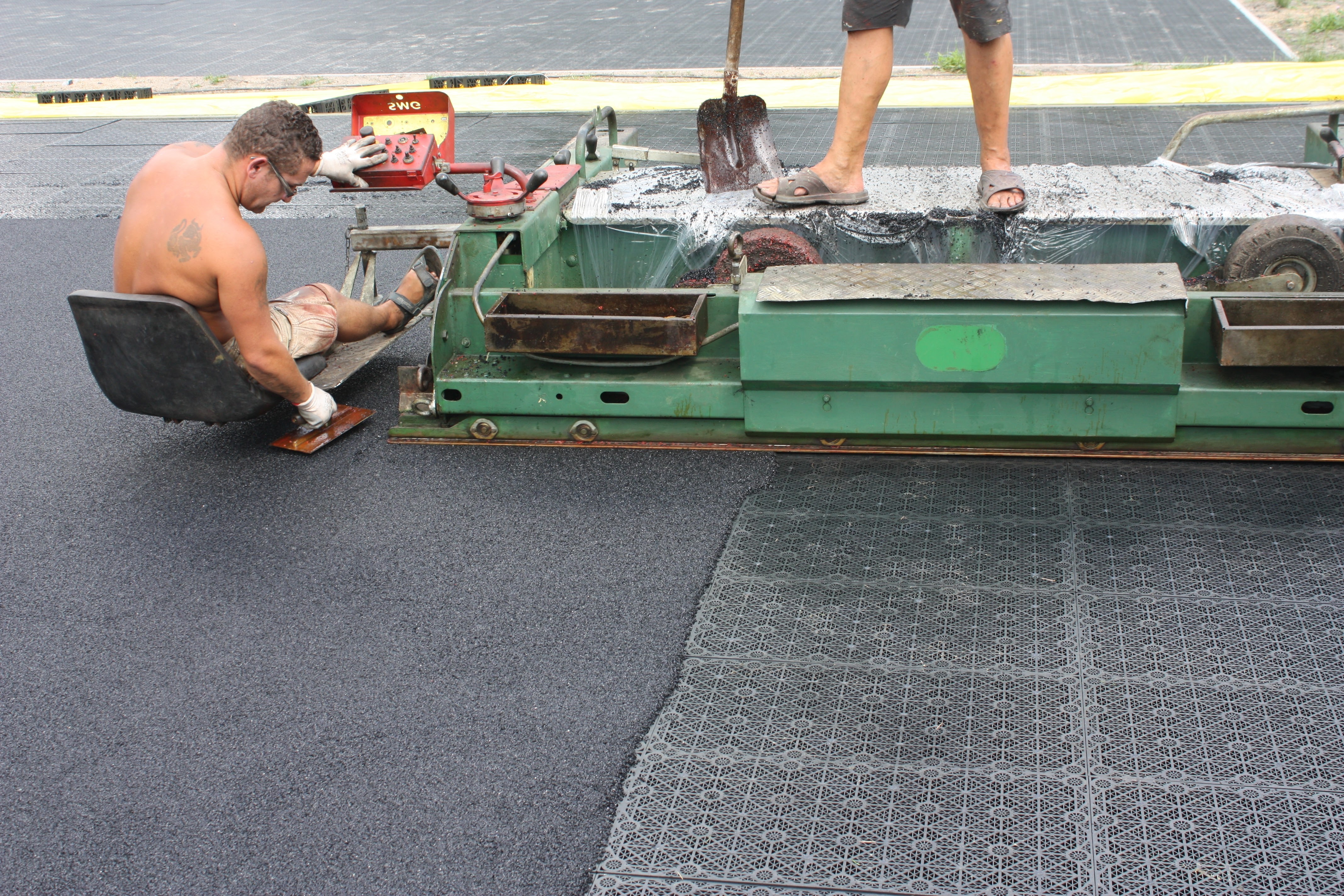

- Panele spełniają funkcję nawierzchnio – podbudowy, zatem nawierzchnia boiska z poliuretanu układana jest zgodnie z instrukcją producenta bezpośrednio na panelach polipropylenowych.
System posiada następujące dokumenty na potwierdzenie określonych powyżej spełnienia wymagań technicznych:
- Karta techniczna potwierdzająca parametry oferowanej podbudowy z paneli polipropylenowych
- Atest Higieniczny PZH dotyczący paneli polipropylenowych
- Atest Higieniczny GUM dla paneli polipropylenowych
- Deklaracja Środowiskowa Produktu (EPD) dla paneli polipropylenowych
- Karta gwarancyjna potwierdzająca gwarancję udzieloną przez producenta/dystrybutora na dostarczony system
- Instrukcja montażu
- Raport z badań ITB potwierdzający możliwość stosowania paneli w podbudowach boisk sportowych o nawierzchni z poliuretanu.
Wymagania konstrukcyjno-materiałowe:
- Systemowa podbudowa polipropylenowa pełni funkcję zbiornika do czasowej retencji wody opadowej.
- Wolna przestrzeń minimum 95% objętości paneli dla magazynowania wody deszczowej. Wytrzymałość obliczeniowa na ściskanie elementów systemu musi wynosić minimum 700 kN/m2. Duża odporność paneli na nacisk i odpowiednia waga mają umożliwić wjazd na płytę boiska np. karetki pogotowia i pojazdów obsługi serwisowej.
- System paneli stanowi jednocześnie warstwę stabilizującą i wyrównawczą.

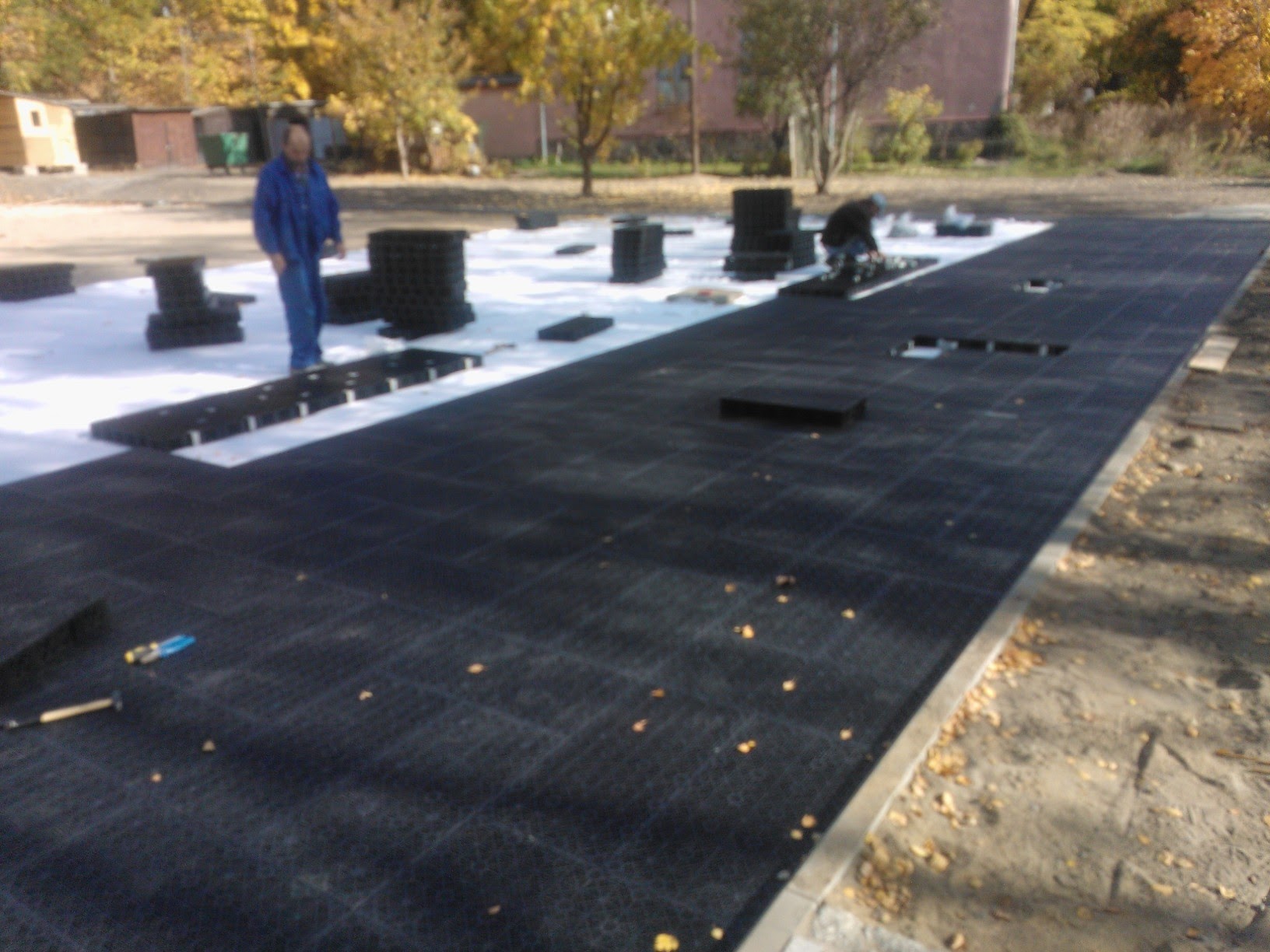

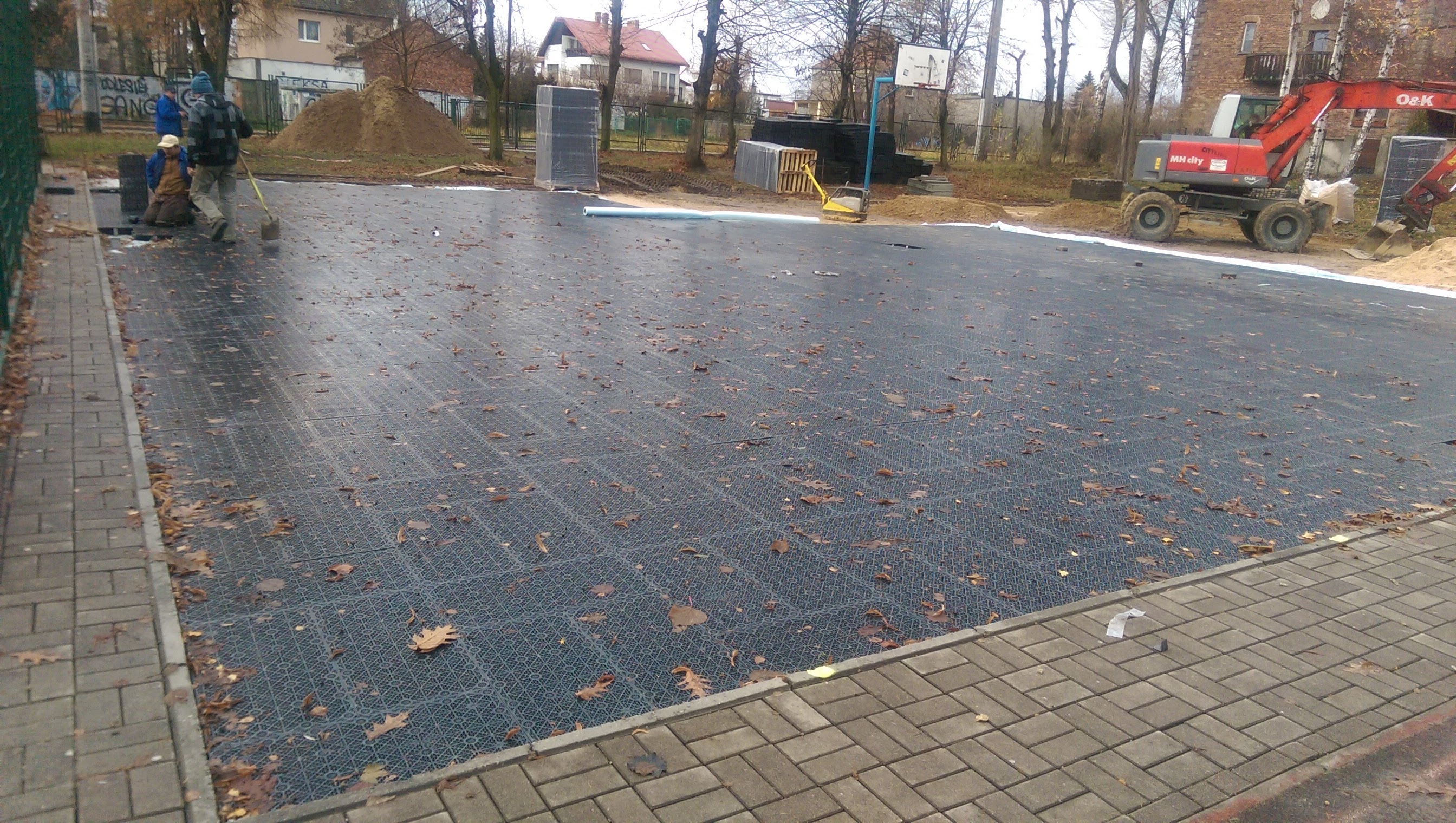

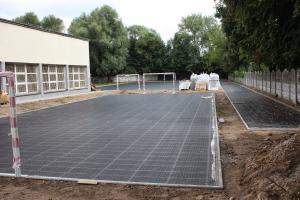

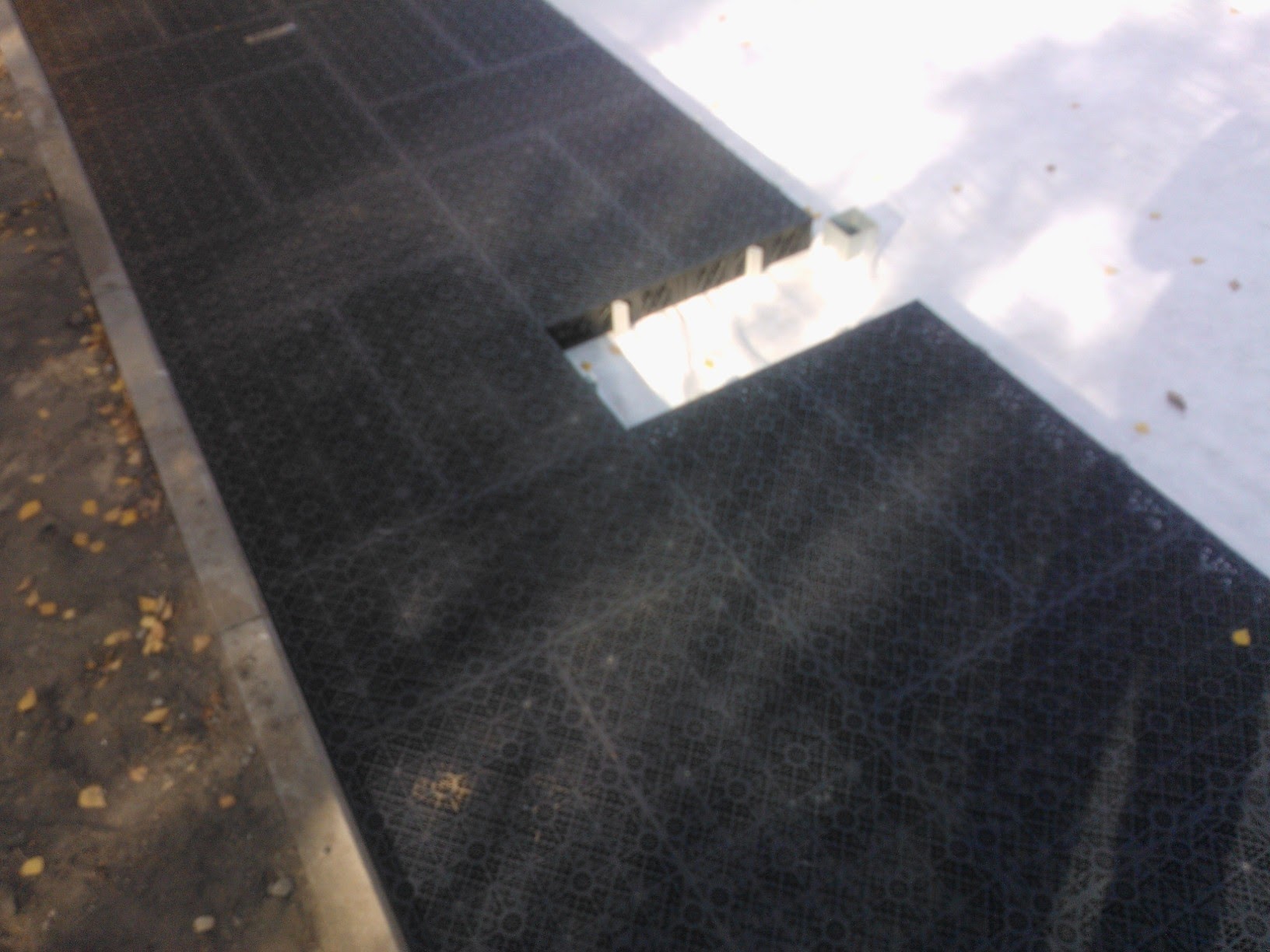

- Ze względu na wytrzymałość i stabilność systemu pojedynczy panel musi być wykonany z jednego elementu, a panele układane poziomo, łączone za pomocą specjalnych łączników pionowych, muszą dokładnie przylegać do siebie na całej powierzchni i z każdej strony, żeby zapobiec przemieszczaniu pionowemu i poziomemu całego systemu.
- Minimalna grubość paneli - 85mm jest niezbędna dla utworzenia zbiornika wody opadowej o pojemności umożliwiającej bieżące zbieranie wody opadowej i natychmiastowe jej odprowadzanie do zbiornika nawet podczas intensywnych opadów deszczu.
Wszystkie wyrobów budowlane Permavoid są wprowadzone legalnie do obrotu na podstawie Oświadczenia o Wzajemnym Uznaniu lub są oznaczone znakiem CE.
