Chociaż obserwujemy wzrost zastosowania sztucznej trawy jako nawierzchni boisk piłkarskich, to jednak większość graczy nadal preferuje grę na murawie naturalnej. Permavoid opracował innowacyjny w skali światowej system gospodarowania wodą poprawiający jakość i trwałość trawy naturalnej o nazwie - BLUE2GREEN .
System Permavoid Sport zapewnia boiskom do piłki nożnej system zarządzania wodą w celu złagodzenia skutków opadów i przechowywania wody deszczowej. Ta woda może być ponownie użyta do regulowania wilgotności ziemi. Aby zapewnić naszym systemom najwyższą jakość współpracujemy z STRI ( SPORT TURF RESEARCH INSTITUTE ), jednym z czołowych Instytutów badawczych zajmujących się naturalną murawą. Każda instalacja boiska z użyciem systemu BLUE2GREEN odbywa się pod okiem fachowców z STRI i PERMAVOID.
System Permavoid Sport składa się z jednostek modułowych syntetycznych ( panele polipropylenowe ) , które funkcjonują jako zamiennik tradycyjnej podbudowy z kruszywa mineralnego. Ze względu na niską wagę i ogromną odporność na nacisk, panele systemu Permavoid Sport są idealnym rozwiązaniem dla słabych warunków gruntowych. Co najmniej 95% pojemności paneli może być używane do przechowywania wody, dzięki czemu system może poradzić sobie z najcięższymi opadami i pozwala na wyeliminowanie bądź odciążenie istniejących systemów odprowadzania wód deszczowych.
Wysokiej jakości murawa wymaga optymalnych warunków uprawy w obrębie głównej strefy wzrostu korzenia. Permavoid Sports opracował zrównoważony system wzrostu strefy korzeniowej z użyciem opatentowanego systemu stożków kapilarnych, który mogą przechowywać wodę i kontrolować wilgotność darni. W przeciwieństwie do obecnych systemów, nasze stożki kapilarne nawadniają murawę biernie od podstawy do strefy korzeniowej. W ten sposób nawadniamy murawę „ na żądanie”, w każdych warunkach pogodowych, zapewniając jej korzeniom optymalną wilgotność dzięki czemu są zdrowsze i silniejsze, co ma dalszy wpływ na podwyższenie jakość całej płyty boiska i tym samym jakości i komfortu gry zawodników.
Zastosowanie nawadniania pasywnego od podstawy do korzenia zmniejsza problemy związane z utrzymaniem boiska i ma istotny wpływ na zmniejszenie kosztów poprzez oszczędność wody i wyeliminowanie tradycyjnych systemów nawodnienia. Przykładem zastosowania są płyty główne stadionów m.in.: FC REAL MADRYT, FC LIVERPOOL, FC TOTTENHAM, MANCHESTER CITY, FC LEADS, FC LEICESTER CITY, FC RUKH LVIV...
Charakterystyka systemu Permavoid Sport ( BLUE2GREEN)
- Niskie zużycie wody
- Mała waga
- Efektywne zarządzanie zasobami wodnymi
- System można dostosować do wszystkich warunków gruntowych
- Mniejsze koszty utrzymania boiska
- Optymalna wydajność w każdych warunkach pogodowych
- Kontrola temperatury i poziomu wilgotności boiska
- Niewielka konstrukcja i szybki montaż
- Materiał użyty do produkcji paneli pochodzi z recyklingu i podlega recyklingowi.

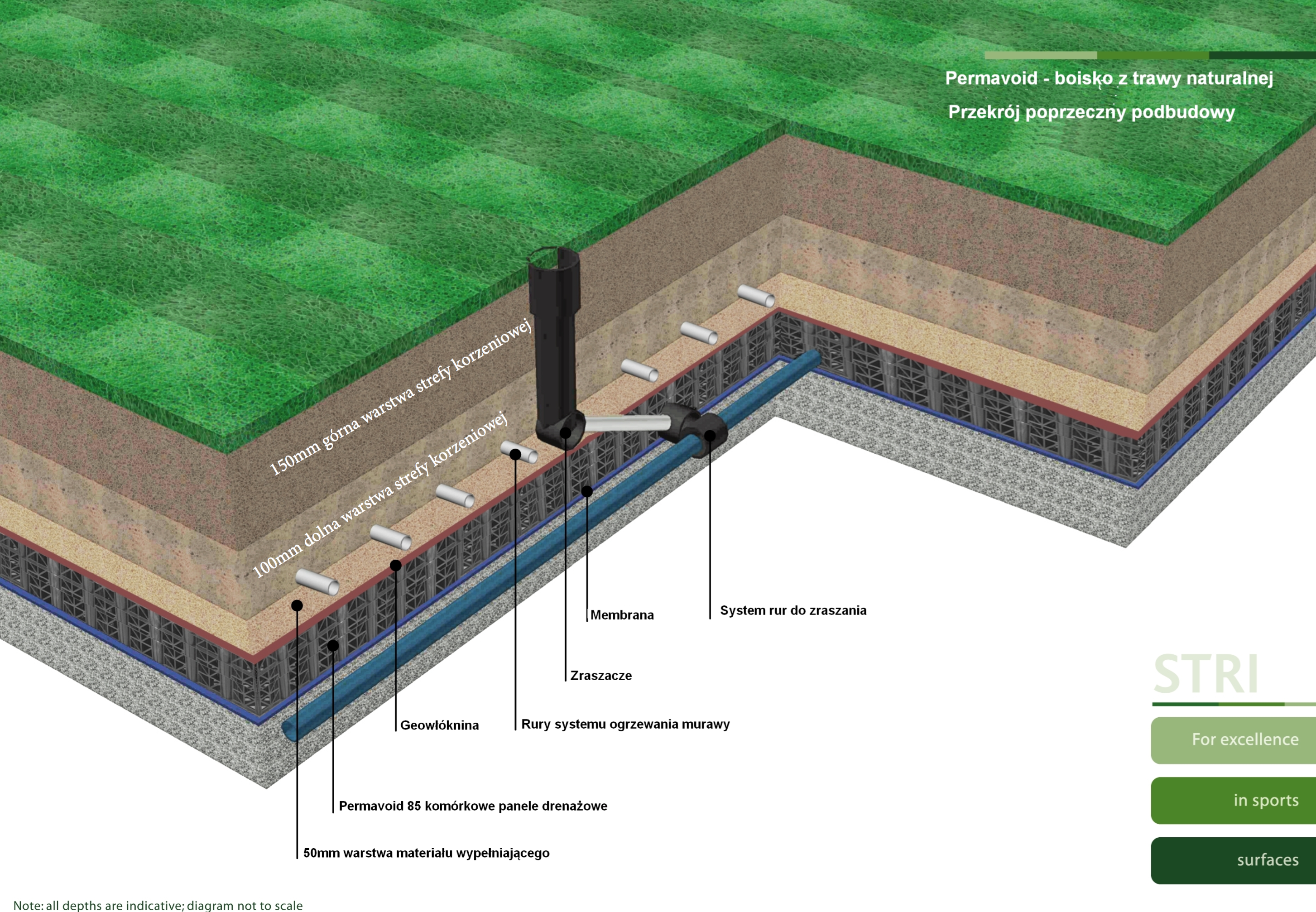

Opis technologii Peramvoid dla boisk piłkarskich o nawierzchni z trawy naturalnej i hybrydowej:
Podbudowa boiska wykonana jest z polipropylenowych paneli systemowych PErmavboid85S, spełniających rolę zarówno podbudowy jak i zbiornika dla czasowej retencji wody opadowej. System składa się z paneli polipropylenowych, sączków kapilarnych oraz kapilarnej geowłókniny separującej odpowiedzialnej jednocześnie za równomierne rozprowadzenie wody po całej powierzchni paneli.
Wymagania dla paneli polipropylenowych:
- Wolna przestrzeń minimum 95% objętości paneli dla magazynowania wody deszczowej.
- Grubość zbiornika z paneli polipropylenowych dla magazynowania wody opadowej - minimum 85 mm.
- Pionowa odporność na zgniatanie musi wynosić minimum 700 kN/m2.
- Wskaźnik emisji GPW (Potencjał Globalnego Ocieplenia) dla 1m2 podbudowy z paneli polipropylenowych wynosi 0,96 kgCO2.
- Ze względu na wytrzymałość i stabilność systemu pojedynczy panel wykonany jest z jednego elementu.
- Panele spełniają funkcję nawierzchnio – podbudowy, zatem nawierzchnia boiska z trawy naturalnej, hybrydowej czy sztucznej układana jest zgodnie z instrukcją producenta bezpośrednio na panelach polipropylenowych.
- W panelach polipropylenowych umieszczone są na etapie produkcji lub podczas instalacji na miejscu budowy sączki kapilarne w ilości i w miejscach określonej przez producenta paneli.
System posiada następujące dokumenty na potwierdzenie określonych powyżej spełnienia wymagań technicznych:
- Karta techniczna potwierdzająca parametry oferowanej podbudowy z paneli polipropylenowych.
- Karta techniczna sączków kapilarnych
- Karta techniczna geowłókniny kapilarnej
- Atest Higieniczny PZH dotyczący paneli polipropylenowych
- Atest Higieniczny GUM dla paneli polipropylenowych
- Deklaracja Środowiskowa Produktu (EPD) dla paneli polipropylenowych
- Karta gwarancyjna potwierdzająca gwarancję udzieloną przez producenta/dystrybutora na dostarczony system
- Instrukcja montażu
- Raport z badań ISA SPORT potwierdzający możliwość stosowania paneli w podbudowach boisk sportowych o nawierzchni z trawy.
Wymagania konstrukcyjno-materiałowe:
- Systemowa podbudowa polipropylenowa pełni funkcję zbiornika do czasowej retencji wody opadowej oraz chłodzenia (obniżenia temperatury) trawy sztucznej. Woda do chłodzenia sztucznej trawy pobierana jest ze zbiornika wody opadowej zbudowanego z paneli systemowych i pobierana jest z nich poprzez sączki kapilarne. Następnie woda jest równomiernie rozprowadzona po całej powierzchni paneli poprzez geowłókninę kapilarną. System wpływa na obniżenie temperatury sztucznej trawy a tym samym zmniejszenie tzw. wysp ciepła i znaczną poprawę komfortu gry zawodników.
- Wolna przestrzeń minimum 95% objętości paneli dla magazynowania wody deszczowej. Wytrzymałość obliczeniowa na ściskanie elementów systemu musi wynosić minimum 700 kN/m2. Duża odporność paneli na nacisk i odpowiednia waga mają umożliwić wjazd na płytę boiska np. karetki pogotowia i pojazdów obsługi serwisowej.
- System paneli stanowi jednocześnie warstwę stabilizującą i wyrównawczą.
- Ze względu na wytrzymałość i stabilność systemu pojedynczy panel musi być wykonany z jednego elementu, a panele układane poziomo, łączone za pomocą specjalnych łączników pionowych, muszą dokładnie przylegać do siebie na całej powierzchni i z każdej strony, żeby zapobiec przemieszczaniu pionowemu i poziomemu całego systemu.
- Minimalna grubość paneli - 85mm jest niezbędna dla utworzenia zbiornika wody opadowej o pojemności umożliwiającej nie tylko bieżące zbieranie wody opadowej, ale również jej czasowe przechowanie na potrzeby chłodzenia (obniżenia temperatury) trawy syntetycznej.
Wszystkie wyrobów budowlane Permavoid są wprowadzone legalnie do obrotu na podstawie Oświadczenia o Wzajemnym Uznaniu lub są oznaczone znakiem CE.
